دليل الإشراف على التنفيذ الصحيح لشبكة الجدار (وال مش) في مواقع البناء

المفاهيم الأساسية وضرورة الفهم الدقيق لشبكة الجدار في صناعة البناء

في السنوات الأخيرة، شهدت صناعة البناء الإيرانية تطورات ملحوظة في مجال السلامة والتعزيز الزلزالي. لفهم ماهية شبكة الجدار (وال مش)، يجب أن نعلم أن هذه التقنية تم تقديمها كبديل حديث لركائز الجدران المعدنية التقليدية، والتي تم تصميمها وتنفيذها بهدف التثبيت الزلزالي للجدران غير الإنشائية. تتعرض الجدران الفاصلة والجدارية لأضرار جسيمة أثناء الزلازل إذا لم يتم تثبيتها بشكل صحيح. وفي هذا السياق، تسعى دبرتمان نوین وال مش (قسم شبكة الجدار الحديثة) من خلال تقديم حلول هندسية إلى زيادة سلامة الهياكل بشكل ملحوظ.

إن الإشراف على التنفيذ الصحيح لشبكة الجدار في مواقع البناء يعد من أكثر المهام حساسية للمهندسين المشرفين والمقاولين المؤهلين. أي إهمال في هذه المرحلة يمكن أن يعرض نظام مقاومة الأحمال الجانبية غير الإنشائية بأكمله لخطر جسيم. يعد التعرف على المكونات الرئيسية لهذا النظام، والتي تشمل شرائط شبكة الألياف الزجاجية، والقنوات المعدنية، والزوايا المقطوعة، واللياسة الجصية أو الأسمنتية، الأساس لعملية تفتيش ناجحة في الموقع. يجب على المهندس المشرف أن يعلم أن جودة المواد المستخدمة تؤثر بشكل مباشر على الأداء النهائي للهيكل.

للاختيار الدقيق للمواد المناسبة، تعد قراءة دليل خصائص الفيزياء لشراء شبكة الجدار أمراً ضرورياً يساعد المهندسين على تقييم المواصفات الفنية للشبكات بدقة. كما أن استخدام المنتجات القياسية يضمن متانة واستقرار الجدار ضد الإجهادات البيئية وقوى القص. في هذا القسم، نحاول تحليل الأسس النظرية والتنفيذية لهذا النظام بلغة بسيطة ولكنها هندسية تماماً لتكون أساساً متيناً للفصول القادمة من الإشراف الميداني.

يعتمد نظام شبكة الجدار على التوزيع المنتظم للإجهادات على سطح الجدار. على عكس دعامات الزوايا القديمة التي كانت تولد أحمالاً نقطية، تنقل هذه الطريقة حمل زلزل الأرض الجانبي بشكل مستمر إلى الأعضاء الحاملة الرئيسية. يساعد فهم هذه الآلية المشرف على تحديد نقاط الضعف المحتملة في الموقع بشكل أسرع وإصدار أوامر التعديل اللازمة.

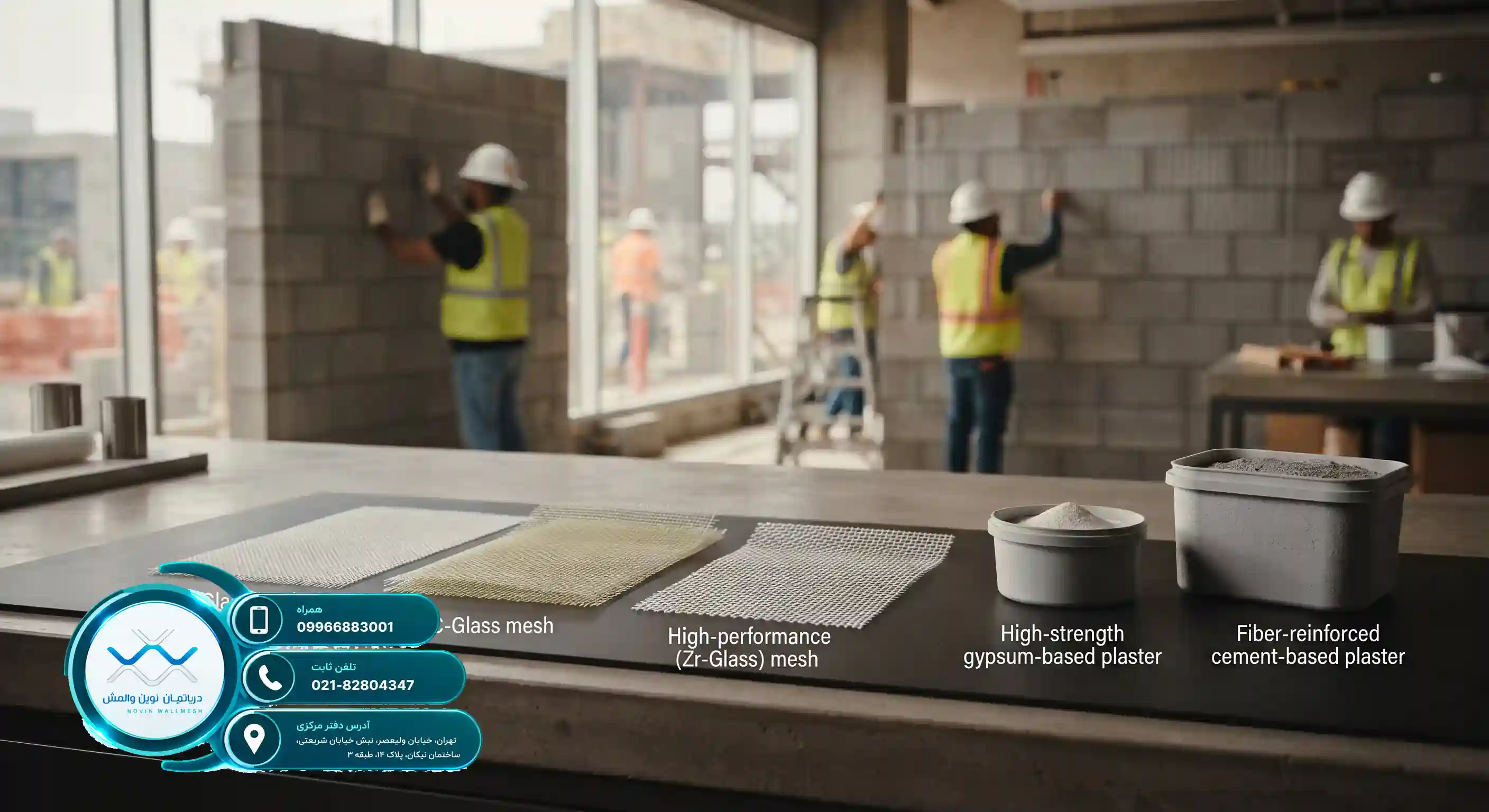

قائمة التحقق للتفتيش قبل بدء أعمال تنفيذ شبكة الجدار

قبل أن يبدأ العمال العمل وتبدأ عملية التركيب، يلزم المهندس المشرف بإجراء تفتيش شامل للمستندات الفنية والمواد المخزنة في الموقع. السؤال الأساسي في هذه المرحلة هو: هل تتوافق جودة المواد مع الخرائط المعتمدة والمؤكدة؟ لقد فتح قسم شبكة الجدار الحديثة المجال أمام المقاولين لاختيار الخيار الأفضل من خلال توفير مجموعة متنوعة من الشبكات عالية الجودة مثل شبكة الألياف الزجاجية E-Glass و C-Glass و Zr-Glass.

في هذه المرحلة، تعتبر مراقبة شهادات الجودة، وورقة التحليل المخبرية للمواد، وتطابق أبعاد الشبكة مع الخرائط التنفيذية ذات أهمية خاصة. الإشراف قبل التنفيذ يمنع العديد من التكاليف المكررة وعمليات الهدم في الموقع. لمعرفة المزيد حول عملية توريد العناصر، سيكون التحقق من شروط دليل شراء شبكة الجدار لمشاريع قيد الإنشاء مفيداً للغاية ويقدم نصائح قيمة لفريق التنفيذ.

بالإضافة إلى جودة الشبكة، فإن فحص نوع وعيار اللياسة المستخدمة (لياسة أساسها جصي أو لياسة أساسها أسمنتي) يعد واجباً هاماً آخر للمشرف. يجب أن تتمتع اللياسة المختارة بالتصاق مناسب مع أساس الجدار وشبكة الألياف. يوضح الجدول التالي ملخصاً للضوابط السابقة للتنفيذ:

لا ينبغي أيضاً نسيان تفتيش تخزين المواد. يجب ألا تتعرض شبكات الألياف الزجاجية لأشعة الشمس الشديدة المباشرة أو الرطوبة الدائمة، لأن الخصائص الشدية للألياف قد تنخفض. إن التحكم الدقيق في هذه التفاصيل يظهر دقة فريق الإشراف.

الإشراف على تجهيز أسطح الجدران والأعمال التحتية قبل التركيب

أحد الأسئلة الأكثر تكراراً التي يطرحها المهندسون الشباب في الموقع هو كيف يمكن التأكد من أن أساس الجدار جاهز لتنفيذ شبكة الجدار (وال مش)؟ يجب أن تكون أسطح الجدران المصنوعة من الطين، أو الخرسانة، أو كتل الأسمنت خالية من أي غبار أو شحوم أو ملاط فضفاض وجزيئات منفصلة. إذا كان السطح السفلي متسخاً، فلن تلتصق طبقة اللياسة الأولية جيداً بالجدار، ونتيجة لذلك يفقد نظام التعزيز بأكمله كفاءته.

في هذه المرحلة، يجب على المشرف الإشراف على الغسيل الكامل للجدار وترطيبه إذا لزم الأمر قبل تنفيذ اللياسة. وأيضاً، إذا كان هناك حاجة في الجدران المحيطية لتنفيذ أبعاد معينة للواجهة الخارجية، فإن المحاذاة مع أنظمة العزل الحراري المماثلة للمعايير العالمية مثل شبكة الجدار في نظام EIFS تكتسب أهمية كبيرة. إن التنسيق بين المكونات الإنشائية وغير الإنشائية في هذا القسم يضمن الأداء المتكامل للواجهة والجدار.

يجب تركيب الزوايا المقطوعة في الأعلى والأسفل أو الأعمدة المجاورة للجدار بحيث تكون مستوية وشاقولية تماماً. تتطلب عمليات اللحام أو الوصلات الميكانيكية لهذه الزوايا فحصاً دقيقاً للحام أو المسامير (البراغي). يجب على المشرف التأكد من عدم وجود اتصال صلب للجدار بعوارض السقف في الحالات غير المسموح بها لئلا يتعرض الجدار لتشققات قص أو تدمير مبكر أثناء انحناء الإطار.

تعد نظافة سطح الجدار، والرطوبة المثلى، والأعمال التحتية المستوية، الركائز الأساسية الثلاث في التنفيذ الناجح لأنظمة تعزيز الألياف والتي يجب عدم إغفالها أبداً.

يمكن أن يساعد استخدام البادئات الخاصة أو مواد لاصقة الخرسانة المحسنة للالتصاق بناءً على تقدير المصمم في تحسين جودة الاتصال. يجب على المشرفين متابعة تعليمات الموقع بناءً على تفاصيل الخرائط المعتمدة ومنع تنفيذ الأعمال حسب الأهواء من قبل المقاول.

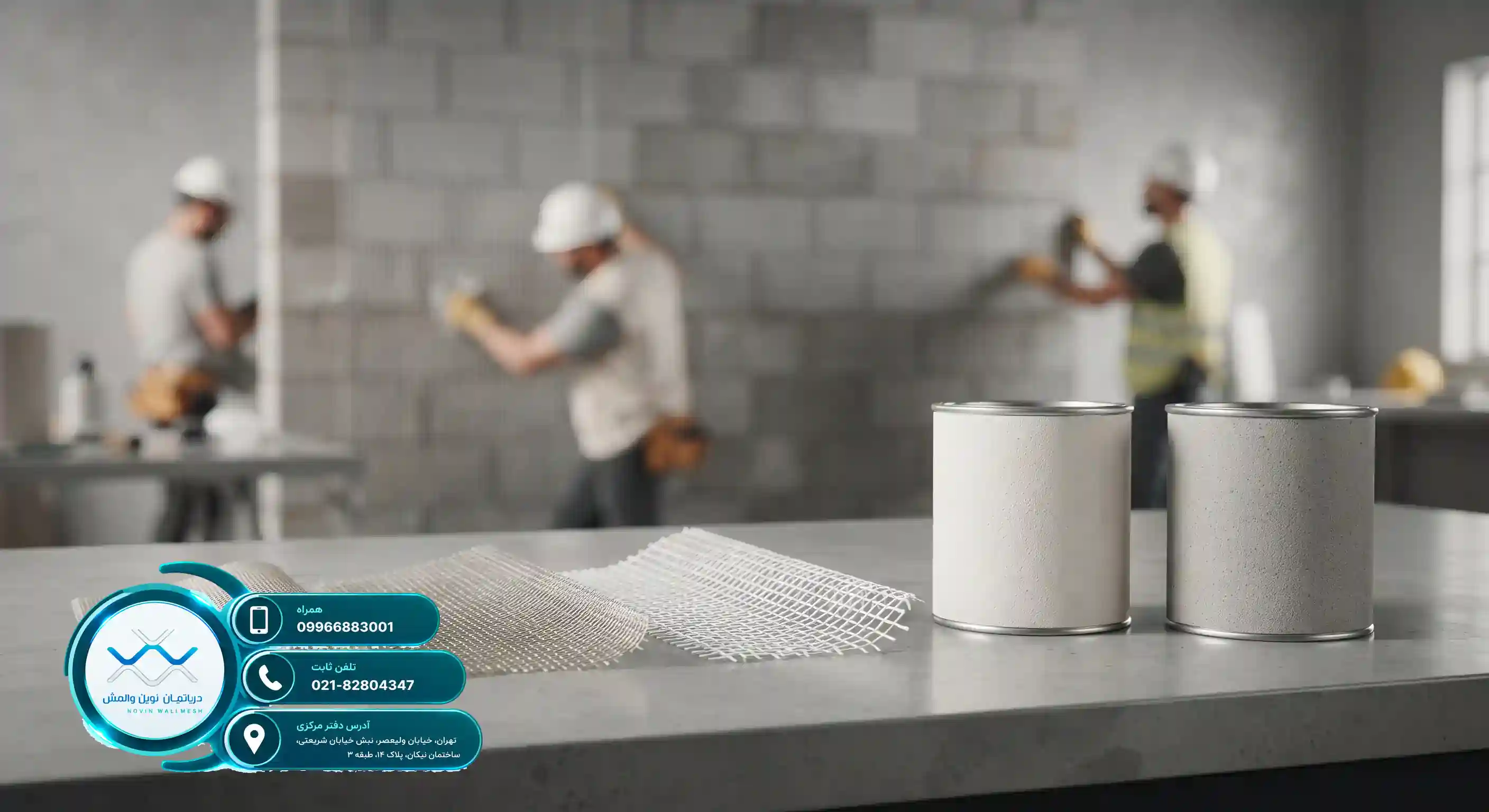

مراقبة كيفية تركيب وتنفيذ الطبقة الأولى من اللياسة والأعمال التحتية للألياف

بعد إعداد الأسطح، يحين دور تنفيذ طبقة اللياسة الأولى، والتي بمثابة الأساس أو طبقة التسوية السفلية لشبكة الألياف. في هذه المرحلة، يجب على المهندس المشرف التحقق بعناية من أن سمك طبقة اللياسة (سواء كانت أساسها جصي أو أساسها أسمنتي لدبرتمان نوین وال مش) يتطابق تماماً مع التفاصيل التنفيذية للمشروع. إذا كانت الطبقة الأولى سميكة للغاية، فقد تعاني من تشققات الانكماش، وإذا كانت رقيقة جداً، فلن تُدفن الشبكة فيها بشكل جيد.

بالنسبة للمشاريع المختلفة، يعد تحليل التكاليف والفحص الاقتصادي أمراً بالغ الأهمية. يمكنك، لمعرفة تكاليف التنفيذ، قراءة المقالة المتعلقة بـ دراسة أسعار شبكة الجدار E-Glass التابعة لقسم شبكة الجدار الحديثة في مشاريع البناء للحصول على نظرة كاملة حول الإدارة المالية ووضع الميزانية لتنفيذ هذا النظام. إن التحكم الدقيق في استهلاك المواد في هذه المرحلة يمنع هدر مواد الموقع باهظة الثمن.

يجب تنفيذ طبقة اللياسة الأولى بشكل موحد، وقبل جفافها التام، يتم وضع شبكة الألياف الزجاجية على السطح. يجب على المشرف مراقبة حضور فريق عمل ماهر لأن التنفيذ اليدوي لهذه الطبقة يتطلب مهارة عالية لتغطية تضاريس الجدار بالكامل. في الأجزاء التي تمر من خلالها المرافق، يجب اتخاذ تدابير خاصة لتنفيذ اللياسة.

• التحقق من استواء واستقامة طبقة اللياسة الأولى
• مراقبة سمك التنفيذ بناءً على الخرائط المعتمدة (عادة ما بين ٥ إلى ١٠ ملم)
• التأكد من عدم وجود فقاعات أو تجاويف هوائية تحت الملاط
• الإشراف على وقت التصلب الأولي للملاط قبل تركيب شبكة الألياف الزجاجية

يتم الإشراف على هذه المرحلة بشكل مستمر خطوة بخطوة، ولا ينبغي للمهندس المشرف السماح لفريق التنفيذ بدء المرحلة التالية دون الموافقة على الطبقة السفلية.

الوضع والتثبيت الصحيح لشبكة الألياف الزجاجية على الجدار

النواة المركزية لنظام شبكة الجدار هي شبكة الأنسجة والألياف الزجاجية التي تتحمل أحمال الشد الناتجة عن الزلازل. في هذه المرحلة من الإشراف، يجب على المهندس المشرف مراقبة كيفية نشر وضغط الشبكة بدقة فائقة. يجب أن توضع شبكة الألياف الزجاجية مشدودة تماماً وخالية من التجاعيد على طبقة اللياسة الأولى، وأن تُضغط داخل الملاط باستخدام المجاريف الخاصة لكي تُدفن بالكامل.

أحد النقاط الحيوية التي يجب على مشرفي الموقع الانتباه إليها هو التداخل (Overlap) لشرائط شبكة الألياف الزجاجية. يجب تنفيذ مقدار التداخل الطولي والعرضي بدقة وفقاً للوائح التنظيمية والمواصفات الفنية لقسم شبكة الجدار الحديثة؛ بطريقة تُحافظ على استمرارية شبكة الألياف في جميع أنحاء الجدار. قد يؤدي عدم مراعاة التداخل الكافي إلى انهيار مبكر للجدار على طول الفواصل.

كما تُظهر التقنيات الحديثة في مجال الأنظمة غير الإنشائية والواجهات الخارجية مثل المعايير المذكورة في شبكة الجدار في نظام EIFS أن تكامل المواد المركبة هو مفتاح الاستقرار ضد الأحمال الديناميكية. يجب على المشرف التأكد من أنه في زوايا الفتحات (مثل النوافذ والأبواب)، يتم تركيب قطع شبكية إضافية بشكل قطري (Angled Mesh) لمنع تركز الإجهاد وحدوث تشققات قطرية.

يتطلب الإشراف على هذه المرحلة وجوداً مباشراً للمشرف في موقع العمل لضمان القطع الدقيق والتنفيذ الصحيح لتفاصيل الزوايا.

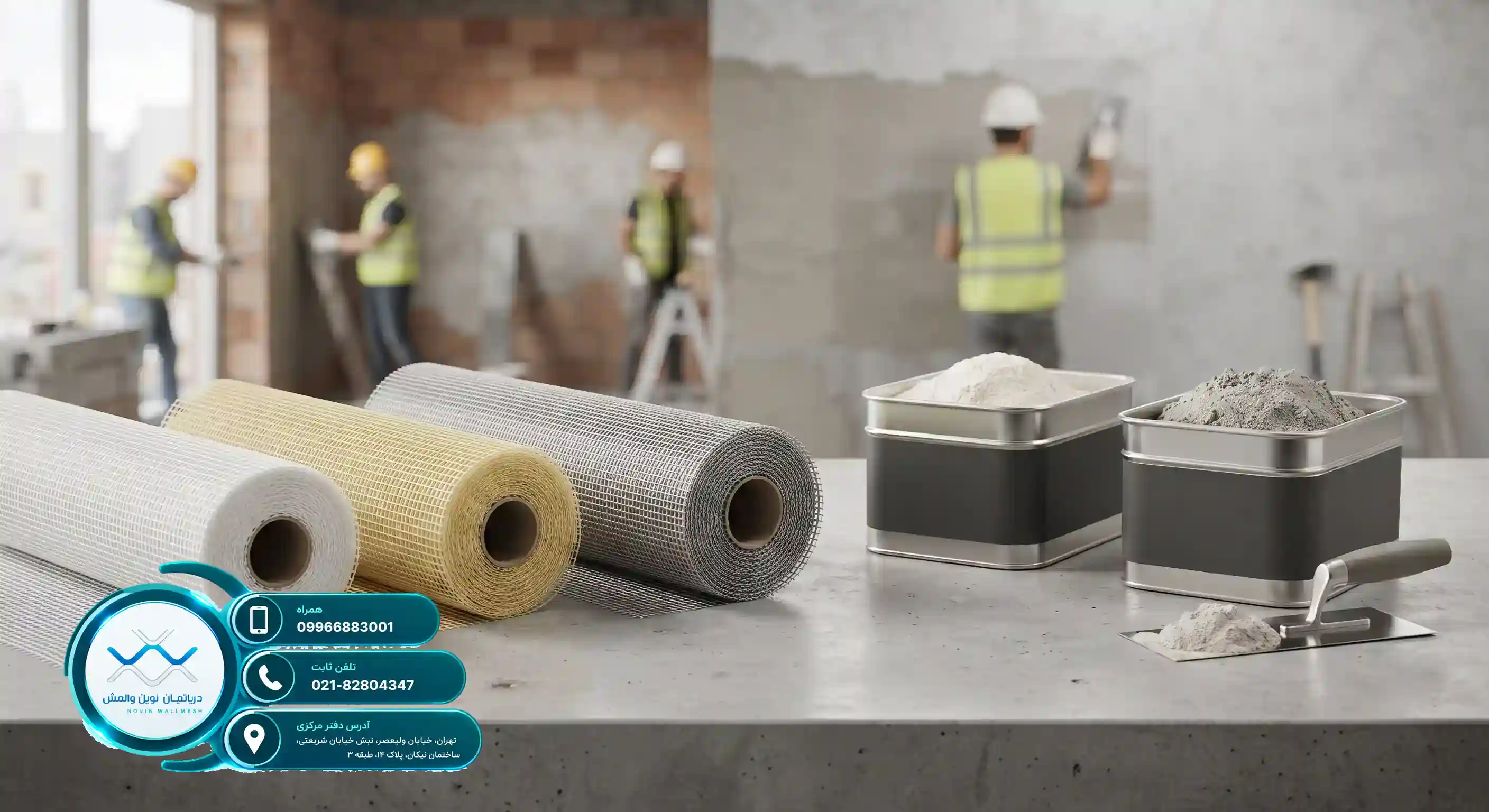

تنفيذ طبقة اللياسة الثانية والتشطيب النهائي لسطح الجدار

بعد تثبيت شبكة الألياف الزجاجية بالكامل على الطبقة الأولى وتحقيق التصلب الأولي، يحين دور تنفيذ طبقة اللياسة الثانية. الغرض من تنفيذ هذه الطبقة هو تغطية شبكة الألياف بالكامل، وحمايتها من العوامل البيئية، وتجهيز الجدار للتشطيب النهائي. يجب على المهندس المشرف التحقق من أن شبكة الألياف الزجاجية ليست ظاهرة على السطح بأي شكل من الأشكال وأنها مدفونة بالكامل بين طبقات اللياسة.

في هذه المرحلة، تعتبر جودة تصنيع وخلطة ملاط لياسة الأساس الجصي أو لياسة الأساس الأسمنتي أمراً بالغ الأهمية. إضافة كمية زائدة من الماء إلى الملاط لتسهيل عمل المضخة أو التلييس تقلل بشدة من المقاومة النهائية لللياسة. يجب على مشرف الموقع دعم أخذ العينات واختبارات مراقبة جودة الملاط في الموقع لضمان الوصول إلى مقاومة الضغط والالتصاق المطلوبة.

يجب أن يكون التشطيب النهائي للسطح أملساً تماماً، شاقولياً، وجاهزاً لتنفيذ الطلاء، ورق الجدران، أو التبليط. أي خشونة أو عدم استواء شديد في هذه المرحلة سيزيد من تكاليف التشطيب اللاحقة. يساعد قسم شبكة الجدار الحديثة المقاولين في اختيار نسب الخلط الصحيحة للملاط من خلال تقديم إرشادات فنية.

بعد الانتهاء من تنفيذ الطبقة الثانية، يصبح علاج وترطيب (المعالجة الكورية) اللياسة الأسمنتية لمدة ثلاثة أيام على الأقل بالرش المنتظم بالماء أمراً إلزامياً. عدم المعالجة المناسبة يتسبب في تشقق اللياسة وانخفاض حاد في مقاومتها، وهو ما يجب على المشرف متابعته بجدية.

الأخطاء التنفيذية الشائعة والنقاط الذهبية للإشراف الميداني لشبكة الجدار

تظهر التجربة أنه حتى مع وجود خرائط دقيقة، تحدث بعض الأخطاء الشائعة في مواقع البناء والتي تعرّض جودة تنفيذ النظام للخطر. معرفة هذه الأخطاء أصبحت أكثر أهمية للمهندسين المشرفين من أي شيء آخر. أحد أكبر الأخطاء هو استخدام شبكات الألياف الزجاجية ذات الجودة الرديئة أو غير المرغوبة والتي لا تمتلك مقاومة الشد اللازمة ضد الأحمال الديناميكية.

خطأ شائع آخر هو وضع شبكة الألياف الزجاجية مباشرة على الكتل بدون تنفيذ طبقة اللياسة الأولى. في هذه الحالة، لا تلتصق الألياف بالجدار ولا يتشكل أي أداء مركب أثناء الزلزال. كما أن عدم مراعاة التداخل الكافي في مكان اتصال شرائط الشبكة يعتبر ضعفاً خطيراً آخر يجب على المشرف منعه بحزم.

• استخدام شبكات غير قياسية وخالية من موافقة المختبر
• عدم مراعاة السمك القياسي لطبقات اللياسة الأساسية الجصية أو الأسمنتية
• التقصير في المعالجة (Curing) للياسة الأساس الأسمنتي في الطقس الحار أو البارد
• الاتصال الصلب للجدار غير الإنشائي بالأعمدة أو العوارض بخلاف التفاصيل المعتمدة

إن مراعاة هذه النقاط الذهبية من قبل المشرفين في الموقع ستضمن سلامة الأرواح والممتلكات لسكان المبنى ضد الزلازل المحتملة وستضاعف أيضاً من اعتبار المهندس المشرف.

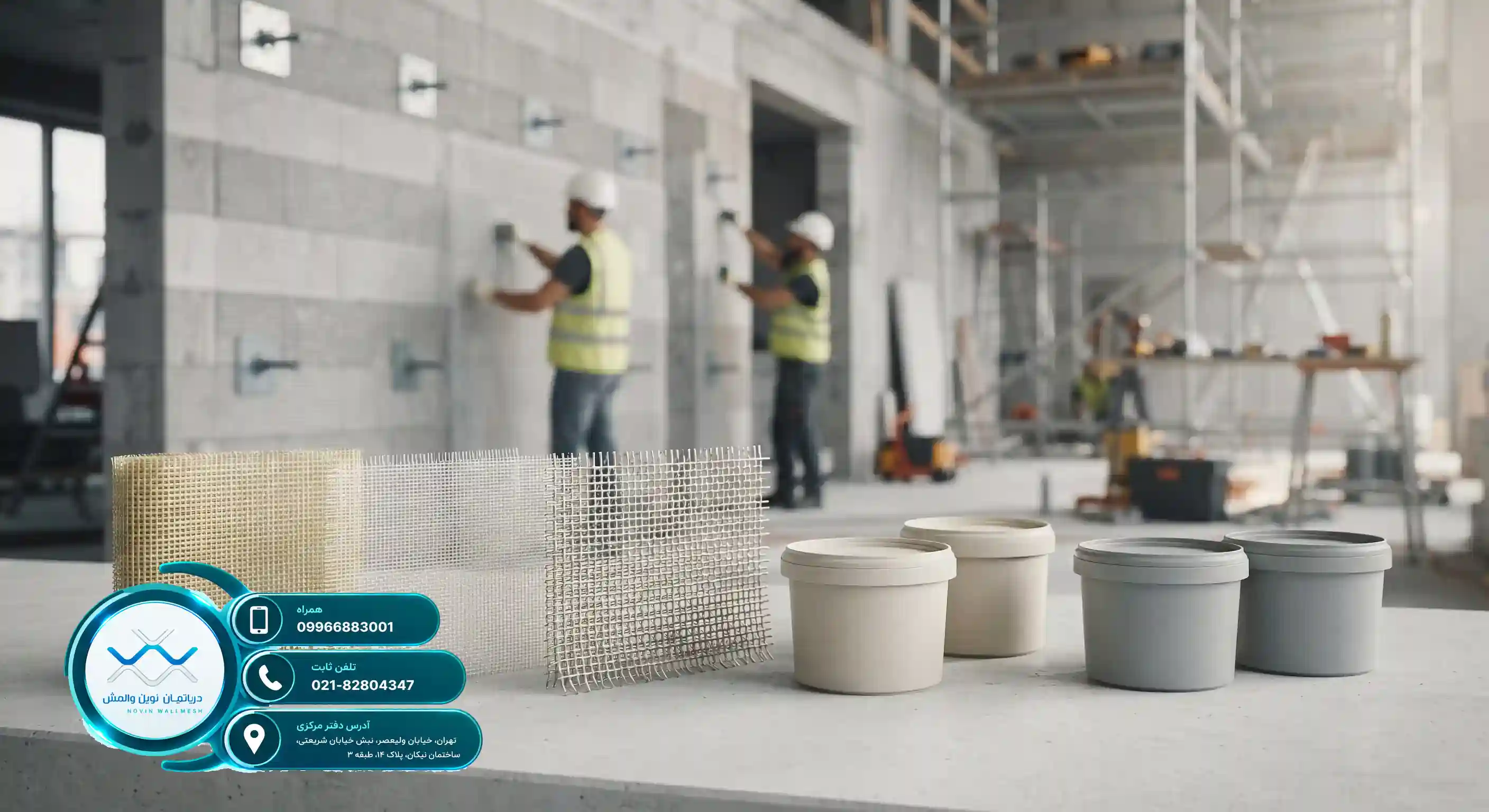

التوثيق، تسليم العمل واللوائح النهائية للإشراف على شبكة الجدار

في المرحلة الأخيرة من عملية الإشراف على التنفيذ الصحيح لـ شبكة الجدار (وال مش) في مواقع البناء، يتم طرح موضوع التوثيق وإعداد التقارير المرحلية. يلزم المهندس المشرف بإعداد تقارير خطية ومستندات مرئية في جميع المراحل الرئيسية (تحضير الأعمال التحتية، تركيب الشبكة، تنفيذ اللياسة الأولى والثانية) وتسجيلها في كتيب المعلومات الفنية للمشروع.

بعد الانتهاء التام من العمليات التنفيذية، يتم إجراء الفحص البصري النهائي واختبارات مراقبة الجودة بما في ذلك اختبار التصاق اللياسة (إذا لزم الأمر). الموافقة النهائية على العمل من قبل المشرف تعني جاهزية الجدار لمراحل التشطيب اللاحقة. يوصي قسم شبكة الجدار الحديثة دائماً بإجراء جميع المراحل التنفيذية تحت الإشراف المباشر للمهندسين ذوي الخبرة ووفقاً لأحدث إصدار من إرشادات مركز أبحاث الطرق والإسكان والتنمية الحضرية.

في النهاية، سيكون تسليم العمل لصاحب العمل مع تقديم الهوية الفنية وشهادات الضمان للمواد المستخدمة وثيقة قوية على حسن إنجاز العمل. مع المراعاة الدقيقة لهذه اللوائح، سيتم تطوير بناء آمن ومستدام ومتوافق مع المعايير الهندسية الحديثة في بلدنا العزيز.
